Práctica de laboratorio: Observación del protocolo ARP
mediante la
|
|
CLI de Windows, la CLI del IOS y Wireshark

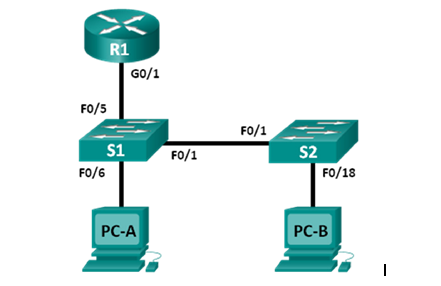

Topología
Tabla de direccionamiento
Dispositivo
|
Interfaz
|
Dirección IP
|
Máscara de subred
|
Gateway predeterminado
|
R1
|
G0/1
|
192.168.1.1
|
255.255.255.0
|
No aplicable
|
S1
|
VLAN 1
|
192.168.1.11
|
255.255.255.0
|
192.168.1.1
|
S2
|
VLAN 1
|
192.168.1.12
|
255.255.255.0
|
192.168.1.1
|
PC-A
|
NIC
|
192.168.1.3
|
255.255.255.0
|
192.168.1.1
|
PC-B
|
NIC
|
192.168.1.2
|
255.255.255.0
|
192.168.1.1
|
Objetivos
Parte 1: Armar y configurar la
red
Parte 2: Utilizar el comando ARP
de Windows
Parte 3: Utilizar el comando
show ARP del IOS
Parte
4: Utilizar Wireshark para examinar los intercambios ARP
Información básica/Situación
TCP/IP utiliza el
protocolo de resolución de direcciones (ARP) para asignar una dirección IP de
capa 3 a una dirección MAC de capa 2. Cuando se coloca una trama en la red,
debe tener una dirección MAC de destino. Para descubrir dinámicamente la
dirección MAC del dispositivo de destino, se transmite una solicitud de ARP en
la LAN. El dispositivo que contiene la dirección IP de destino responde, y la
dirección MAC se registra en la caché ARP. Cada dispositivo en la LAN mantiene
su propio caché ARP, o un área pequeña en RAM que contiene los resultados ARP.
Un cronómetro de caché de ARP elimina las entradas ARP que no se han usado por
un determinado período de tiempo.
ARP es un excelente
ejemplo del equilibrio del rendimiento. Sin caché, ARP debe continuamente solicitar
traducciones de direcciones cada vez que se coloca una trama en la red. Esto
agrega latencia a la comunicación y puede congestionar la LAN. Por el
contrario, los tiempos de espera ilimitados podrían provocar errores con
dispositivos que dejan la red o cambiar la dirección de la Capa 3.
Un administrador de red debe estar al tanto del ARP, pero es
posible que no interactúe con el protocolo regularmente. ARP es un protocolo
que permite que los dispositivos de red se comuniquen con el protocolo
TCP/IP.
Sin ARP no hay un método eficiente para construir el datagrama de la dirección
de destino de la Capa 2. También, ARP es un riesgo de seguridad potencial. La
suplantación de identidad de ARP, o envenenamiento de ARP, es una técnica usada
por un atacante para inyectar una dirección MAC incorrecta asociada a una red.
Un atacante falsifica la dirección MAC de un dispositivo y las tramas son
enviadas a un destino equivocado. Configurar manualmente asociaciones ARP
estáticas es una manera de impedir la suplantación de identidad de ARP. Por
último, se puede configurar una lista de direcciones MAC autorizadas en los
dispositivos Cisco para restringir el acceso a la red solo a los dispositivos
aprobados.
En esta práctica de
laboratorio, utilizará los comandos ARP tanto en los routers Windows como Cisco
para visualizar la tabla ARP. También borrará la caché ARP y agregará entradas
ARP estáticas.
Nota:
los routers que se utilizan en las prácticas de laboratorio de CCNA son routers
de servicios integrados (ISR, Integrated Services Routers) Cisco 1941 con Cisco
IOS versión 15.2(4)M3 (imagen universalk9). Los switches que se utilizan son
Cisco Catalyst 2960s con Cisco IOS versión 15.0(2) (imagen de lanbasek9).
Pueden utilizarse otros routers, switches y versiones de Cisco IOS. Según el
modelo y la versión de Cisco IOS, los comandos disponibles y los resultados
obtenidos pueden diferir de los que se muestran en las prácticas de
laboratorio. Consulte la tabla Resumen de interfaces del router que se
encuentra al final de esta práctica de laboratorio para obtener los
identificadores de interfaz correctos.
Nota: asegúrese de que los routers y los switches se hayan
borrado y no tengan configuraciones de inicio. Si no está seguro, consulte con
el instructor.
Recursos necesarios
• 1 router (Cisco 1941 con Cisco IOS, versión
15.2(4)M3, imagen universal o similar)
• 2 switches (Cisco 2960 con Cisco IOS, versión
15.0(2) [imagen lanbasek9 o comparable])
• 2 PC (Windows 7, Vista o XP con un programa de
emulación de terminal instalado, por ejemplo, Tera Term y Wireshark)
• Cables de consola para configurar los
dispositivos Cisco IOS mediante los puertos de consola
• Cables Ethernet, como se muestra en la
topología.
Nota: las interfaces Fast Ethernet en los switches
Cisco 2960 cuentan con detección automática, y se puede utilizar un cable
directo de Ethernet entre los switches S1 y S2. Si utiliza otro modelo de
switch Cisco, puede ser necesario usar un cable cruzado Ethernet.
Parte
1: Armar y configurar la red
Paso
1: Tender el cableado de red de acuerdo con la topología
Paso 2:
Configurar las direcciones IP de los dispositivos de acuerdo con la tabla de
direccionamiento
Paso
3: Verificar la conectividad de red haciendo ping a todos los dispositivos de
la PC-B
Parte 2: Usar el comando ARP de
Windows
El comando arp permite
al usuario ver y modificar la caché ARP en Windows. A este comando se accede
desde el símbolo del sistema de Windows.
Paso 1: Visualizar la caché ARP
a. Abra una ventana
de comandos en la PC-A y escriba arp.
C:\Users\User1> arp
Displays
and modifies the IP-to-Physical address translation tables used by address
resolution protocol (ARP).
ARP
-s inet_addr eth_addr [if_addr]
ARP
-d inet_addr [if_addr]
ARP
-a [inet_addr] [-N if_addr] [-v]
-a
Displays current ARP entries by interrogating the current protocol data. If inet_addr is specified, the IP and
Physical addresses for
only the specified computer are displayed.
If more than one
network interface uses ARP, entries for each ARP table are displayed. -g
Same as -a. -v Displays current ARP entries in
verbose mode. All invalid entries and entries on the
loop-back interface will be shown.
inet_addr Specifies an
internet address. -N if_addr Displays the ARP entries for the network
interface specified by
if_addr. -d Deletes the host specified by
inet_addr. inet_addr may be
wildcarded with * to delete all
hosts. -s Adds the host and associates the
Internet address inet_addr
with the Physical address eth_addr.
The Physical address is
given as 6 hexadecimal bytes separated by hyphens. The entry is permanent. eth_addr
Specifies a physical address.
if_addr
If present, this specifies the Internet address of the interface whose address
translation table should be modified. If not present, the first applicable interface
will be used. Example:
> arp -s 157.55.85.212 00-aa-00-62-c6-09 .... Adds a static entry.
> arp
-a
.... Displays the arp table.
b. Observe el
resultado.
¿Qué comando se usaría para mostrar todas las entradas
en la caché ARP? arp –a
¿Qué comando se usaría para eliminar todas las
entradas de la caché ARP (purgar la caché ARP)? arp –d *
¿Qué comando se usaría para eliminar la entrada de la
caché ARP para 192.168.1.11?
arp –d 192.168.1.11
c. Escriba arp –a para visualizar la tabla ARP.
C:\Users\User1> arp –a
Interface:
192.168.1.3 --- 0xb
Internet Address Physical Address Type
192.168.1.1 d4-8c-b5-ce-a0-c1 dynamic
192.168.1.255 ff-ff-ff-ff-ff-ff static
224.0.0.22 01-00-5e-00-00-16 static
224.0.0.252 01-00-5e-00-00-fc static
239.255.255.250 01-00-5e-7f-ff-fa static
Nota: la tabla ARP está vacía si utiliza Windows XP (como
se muestra a continuación).
C:\Documents and Settings\User1> arp -a No ARP Entries Found.
d. Haga ping de la
PC-A a la PC-B para agregar dinámicamente entradas de la caché ARP.
C:\Documents and Settings\User1> ping 192.168.1.2
Interface:
192.168.1.3 --- 0xb
Internet Address Physical Address Type
192.168.1.2 00-50-56-be-f6-db dynamic
¿Cuál es la
dirección física para el host con dirección IP 192.168.1.2? 00-50-56-be-f6-db
Paso 2: Ajustar las entradas en la
caché ARP manualmente
Para eliminar las
entradas en la caché ARP, emita el comando arp
–d {inet-addr | *}. Las direcciones se pueden eliminar de manera individual
al especificar la dirección IP, o bien todas juntas con el wildcard *.
Verifique que la
caché ARP contenga las entradas siguientes: el gateway predeterminado R1 G0/1
(192.168.1.1), la PC-B (192.168.1.2) y los dos switches (192.168.1.11 y
192.168.1.12).
a. En la PC-A, haga ping a todas las direcciones
de la tabla de direcciones.
b. Verifique que todas las direcciones se hayan
agregado a la caché ARP. Si la dirección no está en la caché ARP, haga ping a
la dirección de destino y verifique que se haya agregado a la caché ARP.
C:\Users\User1> arp –a
Interface:
192.168.1.3 --- 0xb
Internet Address Physical Address Type
192.168.1.2 00-50-56-be-f6-db dynamic
192.168.1.11 0c-d9-96-e8-8a-40 dynamic
192.168.1.12 0c-d9-96-d2-40-40 dynamic
192.168.1.255
ff-ff-ff-ff-ff-ff static
224.0.0.22 01-00-5e-00-00-16 static
224.0.0.252 01-00-5e-00-00-fc static
239.255.255.250 01-00-5e-7f-ff-fa static
c. Como administrador, acceda al símbolo del
sistema. Haga clic en el ícono Inicio
y, en el cuadro Buscar programas y
archivo, escriba cmd. Cuando
aparezca el ícono cmd, haga clic con
el botón secundario en él y seleccione
Ejecutar como administrador. Haga clic en Sí para permitir que este programa realice los cambios.
Nota: para los usuarios de Windows XP, no es necesario
tener privilegios de administrador para modificar las entradas de la caché ARP.
d. En la ventana del símbolo del sistema
Administrador, escriba arp –d *.
Este comando elimina todas las entradas de la caché ARP. Verifique que todas
las entradas de la caché ARP se hayan eliminado; para eso, escriba arp-a en el símbolo del sistema.
C:\windows\system32> arp –d *
C:\windows\system32> arp –a No ARP Entries Found.
e. Espere unos minutos. El protocolo de
descubrimiento de vecinos comienza a llenar la caché ARP nuevamente.
C:\Users\User1> arp –a
Interface: 192.168.1.3 --- 0xb
Internet Address Physical
Address Type
192.168.1.255
ff-ff-ff-ff-ff-ff static
Nota: el protocolo de descubrimiento de vecinos no está
implementado en Windows XP.
f. En la PC-A, haga ping a la PC-B (192.168.1.2)
y a los switches (192.168.1.11 y 192.168.1.12) para agregar las entradas ARP.
Verifique que las entradas ARP se hayan agregado a la caché.
C:\Users\User1> arp –a
Interface:
192.168.1.3 --- 0xb
Internet Address Physical Address Type
192.168.1.11 0c-d9-96-e8-8a-40 dynamic
192.168.1.12 0c-d9-96-d2-40-40 dynamic
192.168.1.255 ff-ff-ff-ff-ff-ff static
g.
Registre la dirección física del switch S2. 0c-d9-96-d2-40-40
h. Elimine una entrada de caché ARP específica
escribiendo arp –d inet-addr. En el símbolo del sistema, escriba arp –d 192.168.1.12 para eliminar la
entrada ARP para el S2.
C:\windows\system32> arp –d 192.168.1.12
i. Escriba
arp –a para verificar que la entrada ARP para el S2 se eliminó de la caché
ARP.
C:\Users\User1> arp –a
Interface:
192.168.1.3 --- 0xb
Internet Address Physical Address Type
192.168.1.11 0c-d9-96-e8-8a-40 dynamic
192.168.1.255 ff-ff-ff-ff-ff-ff static
j. Puede agregar una entrada de caché ARP
específica escribiendo arp –s inet_addr_mac_addr. En este ejemplo,
se utilizará la dirección IP y la dirección MAC para el S2. Use la dirección
MAC registrada en el paso g.
C:\windows\system32> arp –s 192.168.1.12 0c-d9-96-d2-40-40
k.
Verifique
que la entrada ARP para el S2 se haya agregado a la caché.
Parte 3: Utilizar el comando show
arp del IOS
Cisco IOS
también puede mostrar la caché ARP en los routers y switches mediante el
comando show arp o show ip arp.
Paso 1: Mostrar las entradas ARP del
router R1
R1# show arp
Protocol Address Age (min) Hardware Addr Type
Interface
Internet 192.168.1.1 -
d48c.b5ce.a0c1 ARPA GigabitEthernet0/1
Internet 192.168.1.2 0
0050.56be.f6db ARPA GigabitEthernet0/1 Internet 192.168.1.3 0
0050.56be.768c ARPA GigabitEthernet0/1 R1#
Observe
que no hay ningún valor de Age (-) para la primera entrada, la interfaz del
router G0/1 (el gateway predeterminado de LAN). Age es la cantidad de minutos
(min) que la entrada estuvo en la caché ARP y se incrementa para las otras
entradas. El protocolo de descubrimiento de vecinos llena las entradas ARP de
las direcciones IP y MAC de la PC-A y la PC-B.
Paso 2: Agregar entradas ARP del
router R1
Puede agregar entradas ARP a la tabla ARP del router
haciendo ping a otros dispositivos. a. Haga ping al switch S1.
R1# ping 192.168.1.11
Type
escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.1.11,
timeout is 2 seconds:
.!!!!
Success
rate is 80 percent (4/5), round-trip min/avg/max = 1/2/4 ms
b. Verifique que una
entrada ARP para el switch S1 se haya agregado a la tabla ARP del R1.
R1# show ip arp
Protocol Address Age (min) Hardware Addr Type
Interface
Internet 192.168.1.1 -
d48c.b5ce.a0c1 ARPA GigabitEthernet0/1
Internet 192.168.1.2 6
0050.56be.f6db ARPA GigabitEthernet0/1
R1#
Paso 3: Mostrar las entradas ARP del
switch S1
S1# show ip arp
Protocol Address Age (min) Hardware Addr Type
Interface
Internet 192.168.1.1 46
d48c.b5ce.a0c1 ARPA Vlan1
Internet 192.168.1.2 8
0050.56be.f6db ARPA Vlan1
Internet 192.168.1.3 8
0050.56be.768c ARPA Vlan1 Internet 192.168.1.11 -
0cd9.96e8.8a40 ARPA Vlan1
S1#
Paso 4: Agregar
entradas ARP en el switch S1
Al hacer ping a otros dispositivos, también se puede
agregar entradas ARP a la tabla ARP del switch. a. En el switch S1, haga ping
al switch S2.
S1# ping 192.168.1.12
Type
escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.1.12,
timeout is 2 seconds:
.!!!!
Success
rate is 80 percent (4/5), round-trip min/avg/max = 1/2/8 ms
b. Verifique que la
entrada ARP para el switch S2 se haya agregado a la tabla ARP del S1.
S1# show ip arp
Protocol Address Age (min) Hardware Addr Type
Interface
Internet 192.168.1.1 5
d48c.b5ce.a0c1 ARPA Vlan1
Internet 192.168.1.2 11
0050.56be.f6db ARPA Vlan1
Internet 192.168.1.3 11
0050.56be.768c ARPA Vlan1
S1#
Parte 4: Utilizar Wireshark para
examinar los intercambios ARP
En la parte 4, examinará los intercambios ARP mediante Wireshark
para capturar y evaluar el intercambio ARP. También examinará la latencia de
red que causan los intercambios ARP entre los dispositivos.
Paso 1: Configurar Wireshark para
las capturas de paquetes
a. Inicie Wireshark.
b.
Elija la
interfaz de red que desea usar para capturar los intercambios ARP.
Paso 2: Capturar y evaluar las
comunicaciones del ARP
a. Inicie la captura de paquetes en Wireshark.
Utilice el filtro para mostrar solamente los paquetes ARP.
b. Purgue la caché ARP; para eso, escriba el
comando arp –d * en el símbolo del
sistema.
c. Verifique que la caché ARP se haya borrado.
d. Envíe un ping al gateway predeterminado
mediante el comando ping 192.168.1.1.
e. Después de hacer ping al gateway
predeterminado, detenga la captura de Wireshark.
f. Examine las capturas de Wireshark para los
intercambios ARP en el panel de detalles del paquete.
¿Cuál fue el primer
paquete de ARP? Solicitud de ARP
Complete la siguiente
tabla con información sobre el primer paquete de ARP que se capturó.
Campo
|
Valor
|
Dirección MAC del emisor
|
5C:26:0A:19:55:92
.
|
Dirección IP del emisor
|
192.168.1.3
|
Dirección MAC de destino
|
00:00:00:00:00:00
|
Dirección IP de destino
|
192.168.1.1
|
¿Cuál fue el segundo
paquete de ARP? Respuesta de ARP
Complete
la siguiente tabla con información sobre el segundo paquete de ARP que se
capturó.
Campo
|
Valor
|
Dirección MAC del emisor
|
C4:71:FE:45:73:A1.
|
Dirección IP del emisor
|
192.168.1.1
|
Dirección MAC de destino
|
5C:26:0A:19:55:92
|
Dirección IP de destino
|
192.168.1.3
|
Paso 3: Examinar la latencia de red
que causa el ARP
a. Borre las entradas ARP de la PC-A.
b. Inicie una captura de Wireshark.
c.
Haga ping al switch S2 (192.168.1.12). El ping debe ser correcto después de la
primera solicitud de eco.
Nota: si todos los pings son correctos, el S1 debe volver a
cargarse para observar la latencia de red con el ARP.
C:\Users\User1> ping 192.168.1.12
Request
timed out.
Reply
from 192.168.1.12: bytes=32 time=2ms TTL=255
Reply
from 192.168.1.12: bytes=32 time=2ms TTL=255
Reply
from 192.168.1.12: bytes=32 time=2ms TTL=255
Ping
statistics for 192.168.1.12:
Packets: Sent = 4, Received = 3, Lost = 1
(25% loss), Approximate round trip times in milli-seconds:
Minimum = 1ms, Maximum = 3ms, Average = 2ms
d.
Una vez
finalizado el ping, detenga la captura de Wireshark. Utilice el filtro de
Wireshark para mostrar solamente los resultados de ARP e ICMP. En Wireshark,
escriba arp o icmp en el área de
entrada
Filter: (Filtro:).
e. Examine la captura de Wireshark. En este
ejemplo, la trama 10 es la primera solicitud de ICMP que se envía de la PC-A al
S1. Dado que no hay una entrada ARP para el S1, se envió una solicitud de ARP a
la dirección IP de administración del S1 en la que se solicita la dirección
MAC. Durante los intercambios ARP, la solicitud de eco no recibió una respuesta
antes de agotarse el tiempo de espera de la solicitud. (Tramas 8 a 12)
Después
de que la entrada ARP para el S1 se agregó a la caché ARP, los últimos tres
intercambios ICMP fueron correctos, como se muestra en las tramas 26, 27 y
30-33.
Como se muestra en
la captura de Wireshark, ARP es un excelente ejemplo del equilibrio del
rendimiento. Sin caché, ARP debe continuamente solicitar traducciones de
direcciones cada vez que se coloca una trama en la red. Esto agrega latencia a
la comunicación y puede congestionar la LAN.
Reflexión
1.
¿Cómo y cuándo se quitan las entradas ARP estáticas?
Se eliminan manualmente.
2. ¿Por qué desea agregar entradas ARP
estáticas en la caché?
Una entrada ARP estática puede mitigar el
envenenamiento o la suplantación ARP en la red.
3. Si las solicitudes ARP pueden causar
latencia de red, ¿por qué no es conveniente tener tiempos de espera ilimitados
para las entradas ARP?
Los tiempos de espera ilimitados
podrían provocar errores con dispositivos que dejan la red o cambiar la
dirección de capa 3.
Tabla de resumen de interfaces del
router
Resumen de interfaces del
router
|
||||
Modelo de router
|
Interfaz Ethernet #1
|
Interfaz Ethernet #2
|
Interfaz serial #1
|
Interfaz serial #2
|
1800
|
Fast Ethernet 0/0 (F0/0)
|
Fast Ethernet 0/1 (F0/1)
|
Serial 0/0/0 (S0/0/0)
|
Serial 0/0/1 (S0/0/1)
|
1900
|
Gigabit Ethernet 0/0 (G0/0)
|
Gigabit Ethernet 0/1 (G0/1)
|
Serial 0/0/0
(S0/0/0)
|
Serial 0/0/1
(S0/0/1)
|
2801
|
Fast Ethernet 0/0 (F0/0)
|
Fast Ethernet 0/1 (F0/1)
|
Serial 0/1/0 (S0/1/0)
|
Serial 0/1/1 (S0/1/1)
|
2811
|
Fast Ethernet 0/0 (F0/0)
|
Fast Ethernet 0/1 (F0/1)
|
Serial 0/0/0 (S0/0/0)
|
Serial 0/0/1 (S0/0/1)
|
2900
|
Gigabit Ethernet 0/0 (G0/0)
|
Gigabit Ethernet 0/1 (G0/1)
|
Serial 0/0/0
(S0/0/0)
|
Serial 0/0/1
(S0/0/1)
|
Nota:
para conocer la configuración del router, observe las interfaces a fin de
identificar el tipo de router y cuántas interfaces tiene. No existe una forma
eficaz de confeccionar una lista de todas las combinaciones de
configuraciones para cada clase de router. En esta tabla, se incluyen los
identificadores para las posibles combinaciones de interfaces Ethernet y
seriales en el dispositivo. En esta tabla, no se incluye ningún otro tipo de
interfaz, si bien puede hacer interfaces de otro tipo en un router
determinado. La interfaz BRI ISDN es un ejemplo. La cadena entre paréntesis
es la abreviatura legal que se puede utilizar en los comandos de Cisco IOS
para representar la interfaz.
|
||||
Configuraciones de dispositivos
Router
R1
R1#show run
Building configuration...
Current configuration : 1165 bytes
!
version 15.2
service timestamps debug datetime
msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
!
no aaa new-model
memory-size iomem 15
!
!
!
!
!
!
ip cef
no ipv6 cef
multilink bundle-name authenticated
!
!
!
!
!
!
!
!
!
!
interface Embedded-Service-Engine0/0
no ip address
shutdown
!
interface GigabitEthernet0/0
no ip address
shutdown
duplex auto
speed auto
!
interface GigabitEthernet0/1
ip address 192.168.1.1 255.255.255.0
duplex auto
speed auto
!
interface Serial0/0/0
no ip address
shutdown
clock rate 2000000
!
interface Serial0/0/1
no ip address
shutdown
!
ip forward-protocol nd
!
no ip http server
no ip http secure-server
!
!
!
!
control-plane
!
!
!
line con 0
line aux 0
line 2
no activation-character
no exec
transport preferred none
transport input all
transport output pad telnet rlogin
lapb-ta mop udptn v120 ssh
stopbits 1
line vty 0 4
login
transport input all
!
scheduler allocate 20000 1000
!
end
Switch
S1
S1#show run
Building configuration...
Current configuration : 1305 bytes
!
!
version 15.0
no service pad
service timestamps debug datetime
msec
service timestamps log datetime msec
no service password-encryption
!
hostname S1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
system mtu routing 1500
!
!
!
!
!
!
!
!
!
spanning-tree mode pvst
spanning-tree extend system-id
!
vlan internal allocation policy
ascending
!
!
!
!
!
!
interface FastEthernet0/1
!
interface FastEthernet0/2
!
interface FastEthernet0/3
!
interface FastEthernet0/4
!
interface FastEthernet0/5
!
interface FastEthernet0/6
!
interface FastEthernet0/7
!
interface FastEthernet0/8
!
interface FastEthernet0/9
!
interface FastEthernet0/10
!
interface FastEthernet0/11
!
interface FastEthernet0/12
!
interface FastEthernet0/13
!
interface FastEthernet0/14
!
interface FastEthernet0/15
!
interface FastEthernet0/16
!
interface FastEthernet0/17
interface FastEthernet0/18
!
interface FastEthernet0/19
!
interface FastEthernet0/20
!
interface FastEthernet0/21
!
interface FastEthernet0/22
!
interface FastEthernet0/23
!
interface FastEthernet0/24
!
interface GigabitEthernet0/1
!
interface GigabitEthernet0/2
!
interface Vlan1
ip address 192.168.1.11 255.255.255.0
!
ip http server
ip http secure-server
!
!
!
line con 0
line vty 5 15
!
end
Switch
S2
S2#show run
Building configuration...
Current configuration : 1313 bytes
!
!
version 15.0
no service pad
service timestamps debug datetime
msec
service timestamps log datetime msec
no service password-encryption
!
hostname S2
!
boot-start-marker
boot-end-marker
!
no aaa new-model
system mtu routing 1500
!
!
!
!
!
!
!
!
!
!
spanning-tree mode pvst
spanning-tree extend system-id
!
vlan internal allocation policy
ascending
!
!
!
!
!
!
interface FastEthernet0/1
!
interface FastEthernet0/2
!
interface FastEthernet0/3
!
interface FastEthernet0/4
!
interface FastEthernet0/5
!
interface FastEthernet0/6
!
interface FastEthernet0/7
!
interface FastEthernet0/8
!
interface FastEthernet0/9
!
interface FastEthernet0/10
!
interface FastEthernet0/11
!
interface FastEthernet0/12
!
interface FastEthernet0/13
interface FastEthernet0/14
!
interface FastEthernet0/15
!
interface FastEthernet0/16
!
interface FastEthernet0/17
!
interface FastEthernet0/18
!
interface FastEthernet0/19
!
interface FastEthernet0/20
!
interface FastEthernet0/21
!
interface FastEthernet0/22
!
interface FastEthernet0/23
!
interface FastEthernet0/24
!
interface GigabitEthernet0/1
!
interface GigabitEthernet0/2
!
interface Vlan1
ip address 192.168.1.12 255.255.255.0
!
ip http server
ip http secure-server
!
!
line
con 0
line
vty 5 15
!
end
© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco.
No hay comentarios:
Publicar un comentario
